تفاصيل المنتج:
|
| اسم المنتج: | مع اللوحة الداخلية المصنوعة من الفولاذ المقاوم للصدأ البلاستيكي والصلب المركب للماء الساخن | مواد: | الصلب والبكر PEX |
|---|---|---|---|
| إستعمال: | نظام خطوط أنابيب إمدادات المياه | مستقبل: | داخل حلقة الفولاذ المقاوم للصدأ الداخلية |
| بنية: | الحلقة الداخلية غير القابل للصدأ + 100٪ فيرجن PEX + أنبوب فولاذي مجلفن بالغمس الساخن. | بحجم: | DN25-DN400 |
| اللون: | الأحمر للأنابيب البلاستيكية الداخلية | ||
| إبراز: | أنبوب بلاستيكي مركب 150 مم,أنبوب بلاستيكي مركب بالماء الساخن,أنبوب بلاستيكي مقوى بالفولاذ 4.5 مم |
||
الدرجة: الماء الساخن

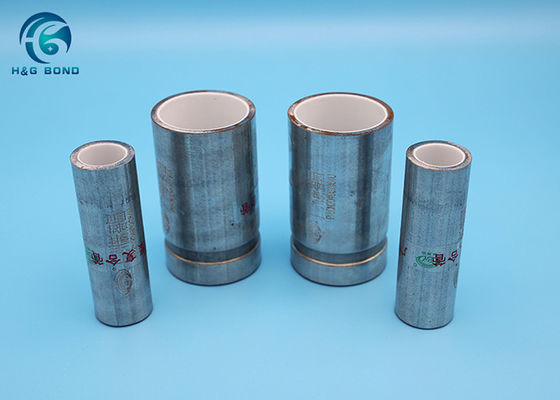

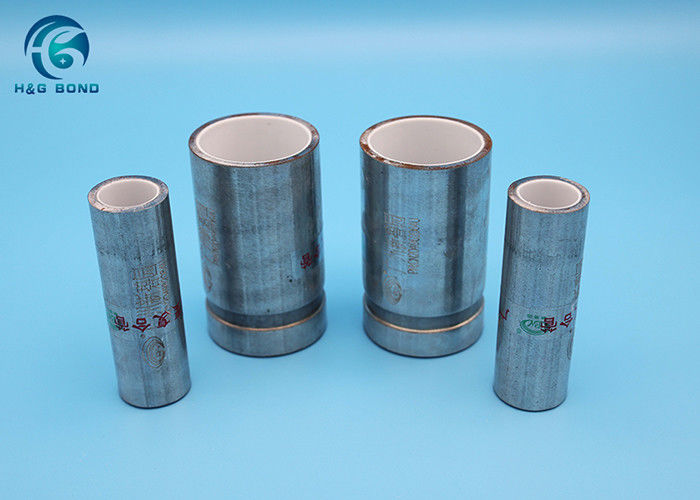

المنتج: مع لوحة مركبة من الفولاذ المقاوم للصدأ الداخلية المصنوعة من الفولاذ المقاوم للصدأ للمياه الساخنة
Decriptions
مع اللوحة الداخلية المصنوعة من الفولاذ المقاوم للصدأ ، يتم دمج اللوح المركب البلاستيكي والفولاذي مع أنبوب PEX وأنبوب فولاذي مجلفن بالغمس الساخن وحلقة داخلية من الفولاذ المقاوم للصدأ.يتم استخدامه عن طريق الضغط المستمر والتكنولوجيا المركبة ذات درجة الحرارة العالية ، مما يضمن أن الأنبوب البلاستيكي الداخلي في حالة جيدة ويلصق الأنبوب الفولاذي جيدًا ، دون حدوث مشاكل تكسير وتقلص الغراء.يعتمد أنبوب الصلب المجلفن DIP الساخن على تكنولوجيا اللحام الجديدة عالية التردد الدولية الرائدة ، وهو مجلفن بجودة عالية 0 طلاء الزنك النقي.يتم استخدام الأنبوب البلاستيكي بجودة عالية و PE بكر 100٪ ، والذي يلبي معاييرغذاء النظافةومياه الشرب. راتنجات اللصق بالذوبان الساخن ذات نوعية جيدة ، ونقاء عالي مع قوة ربط ممتازة ، وتضمن قوة الترابط بين الأنابيب الفولاذية والأنابيب البلاستيكية.رأس الأنبوب المركب البلاستيكي الفولاذي مثبت في الحلقة الداخلية من الفولاذ المقاوم للصدأ 304 ، وهي منتجات براءات اختراع وطنية.تعمل الحلقة الداخلية المصنوعة من الفولاذ المقاوم للصدأ بشكل مثالي على حل المشكلات المنفصلة بين الأنبوب البلاستيكي والأنابيب الفولاذية ، والتي يحدث فيها التمدد والانكماش ، أو تأثير تدفق المياه على رأس الأنبوب لفترة طويلة.يمكن للتكنولوجيا الثورية حماية جودة المياه جيدًا ، وفي الوقت نفسه تطيل عمر خدمة الأنابيب بشكل كبير وتجعل الأسعار تنافسية.يتم استخدام الأنابيب كبيرة الحجم من DN-200 إلى DN400 بنفس تقنية الأنابيب الصغيرة الحجم ، والتي يصعب تحقيقها من قبل معظم الشركات الأخرى.
الخصائص الفيزيائية
| القطر الداخلي | القطر الخارجي | سماكة الأنابيب الفولاذية | سماكة الأنابيب البلاستيكية | طول الأنابيب | |
| مم | في | مم | مم | مم | مم |
| 15 | 1/2 | 21.3 | 2.8 | 1.5 ± 0.2 | 6000 |
| 20 | 3/4 | 26.9 | 2.8 | 1.5 ± 0.2 | 6000 |
| 25 | 1 | 33.7 | 3.2 | 1.5 ± 0.2 | 6000 |
| 32 | 11/4 | 42.4 | 3.5 | 1.5 ± 0.2 | 6000 |
| 40 | 11/2 | 48.3 | 3.5 | 1.5 ± 0.2 | 6000 |
| 50 | 2 | 60.3 | 3.8 | 1.5 ± 0.2 | 6000 |
| 65 | 21/2 | 76.1 | 4.0 | 1.5 ± 0.2 | 6000 |
| 80 | 3 | 88.9 | 4.0 | 2.0 ± 0.2 | 6000 |
| 100 | 4 | 114.3 | 4.0 | 2.0 ± 0.2 | 6000 |
| 125 | 5 | 139.7 | 4.0 | 2.0 ± 0.2 | 6000 |
| 150 | 6 | 165.1 | 4.5 | 2.0 ± 0.2 | 6000 |
| 200 | 8 | 219.0 | 6 | 2.5 (0 ، -0.5) | 6000 |
| 250 | 10 | 273.1 | 7.0 | 3.0 ± 0.5 | 6000 |
| 300 | 12 | 323.9 | 8.0 | 3.0 ± 0.5 | 6000 |
| 350 | 14 | 377 | 8.0 | 3.0 ± 0.5 | 6000 |
| 400 | 16 | 426 | 8.0 | 3.0 ± 0.5 | 6000 |
طلب
نظام أنابيب إمدادات المياه للمياه المنزلية ومياه الشرب والمشاريع والمجالات الأخرى ذات الصلة.
عرض العمق القياسي الأخاديد والتسامح
| قطر دائرة الانبوب | عمق الحفرة | عرض الأخدود | الفرق المشترك |
| 60 ~ 150 | 1.9 مم ~ 2.3 مم | 9 مم ~ 9.5 مم | ± 1 مم |
| 200 ~ 250 | 2.4 مم ~ 2.7 مم | 11.4 ملم ~ 12.4 ملم | ± 1 مم |
| 300 | 2.6 مم ~ 3.0 مم | 11.4 ملم ~ 12.4 ملم | ± 1 مم |
معالجة الإنتاج:
فحص الأنبوب الفولاذي المجلفن بالغمس الساخن - تلميع الجزء الداخلي من الأنبوب - إدخال أنبوب PE / PEX - الضغط العالي ودرجة الحرارة المرتفعة والتدفئة لتركيب الأنابيب الفولاذية وأنبوب PEX - رأس أنبوب تثبيت التبريد - تثبيت الفولاذ المقاوم للصدأ الداخلي رنين - كتابة الكلمات - تثبيت الغلاف - التعبئة - التخزين.
طريقة التثبيت والتوصيل
1. اتصال الأخدود
أ.حدد تركيبًا محزوزًا متوافقًا مع المعايير ؛
ب.يجب أن يتطابق ضغط العمل لوصلة الأنبوب المحزز مع ضغط العمل لخط الأنابيب ؛
ج.حدد حلقة الختم المطاطية لمعيار مياه الشرب المركبة ، وأنبوب الماء الساخن يعتمد حلقة الختم المطاطية المقاومة للحرارة.
2. اتصال مترابطة
أ.اختر التركيبات الملولبة التي تفي بالمتطلبات ؛
ب.لا يتم توصيل الأنابيب المبطنة بالبلاستيك مباشرة بالصمام ، ويجب استخدام وصلة خاصة لأنبوب الانتقال مع خيوط داخلية وخارجية من النحاس الأصفر مبطنة بالبلاستيك ؛
ج.يجب ألا يتم توصيل الأنبوب المبطّن بالبلاستيك مباشرة بحنفية إمداد المياه ، ويجب استخدام وصلة مواسير داخلية خاصة من النحاس الأصفر ؛
د.يجب استخدام وصلات انتقال خاصة عند توصيل الأنابيب المبطنة بالبلاستيك بأنابيب نحاسية وأنابيب بلاستيكية ؛
3. اتصال شفة
أ.عندما يكون ضغط العمل لنظام خطوط الأنابيب أكبر من 1.0Mpa وأقل من 2.5Mpa ، يمكن استخدام وصلة الفلنجة ؛
ب.يتطابق مستوى ضغط الحافة مع ضغط العمل لخط الأنابيب ؛
ج.تستخدم الحشيات المطاطية في حشيات الشفة.عندما تحتاج الحشيات ذات القطر الكبير إلى أن يتم تضفيرها ، يجب أن تستخدم مفاصل اللفة المائلة ، ولا تستخدم مفاصل مسطحة.
