تفاصيل المنتج:
|
| اسم المنتج: | مع اللوحة الداخلية المصنوعة من الفولاذ المقاوم للصدأ البلاستيكي والصلب المركب للماء الساخن | مواد: | الصلب والبكر PEX |
|---|---|---|---|
| إستعمال: | نظام خطوط أنابيب إمدادات المياه | مستقبل: | داخل حلقة الفولاذ المقاوم للصدأ الداخلية |
| بنية: | الحلقة الداخلية غير القابل للصدأ + 100٪ فيرجن PEX + أنبوب فولاذي مجلفن بالغمس الساخن. | بحجم: | DN25-DN400 |
| اللون: | الأحمر للأنابيب البلاستيكية الداخلية | ||
| إبراز: | أنبوب بلاستيكي مقوى 100 مم,أنبوب بلاستيكي مقوى 4 مم,أنابيب بلاستيكية مقواة بطول 6 أمتار |
||
الدرجة: الماء الساخن

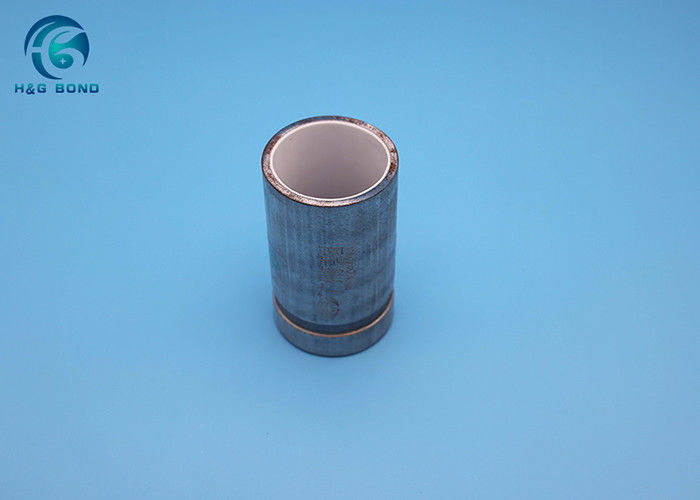

المنتج: مع لوحة مركبة من الفولاذ المقاوم للصدأ الداخلية المصنوعة من الفولاذ المقاوم للصدأ للمياه الساخنة
الخصائص الفيزيائية
| القطر الداخلي | القطر الخارجي | سماكة الأنابيب الفولاذية | سماكة الأنابيب البلاستيكية | طول الأنابيب | |
| مم | في | مم | مم | مم | مم |
| 15 | 1/2 | 21.3 | 2.8 | 1.5 ± 0.2 | 6000 |
| 20 | 3/4 | 26.9 | 2.8 | 1.5 ± 0.2 | 6000 |
| 25 | 1 | 33.7 | 3.2 | 1.5 ± 0.2 | 6000 |
| 32 | 11/4 | 42.4 | 3.5 | 1.5 ± 0.2 | 6000 |
| 40 | 11/2 | 48.3 | 3.5 | 1.5 ± 0.2 | 6000 |
| 50 | 2 | 60.3 | 3.8 | 1.5 ± 0.2 | 6000 |
| 65 | 21/2 | 76.1 | 4.0 | 1.5 ± 0.2 | 6000 |
| 80 | 3 | 88.9 | 4.0 | 2.0 ± 0.2 | 6000 |
| 100 | 4 | 114.3 | 4.0 | 2.0 ± 0.2 | 6000 |
| 125 | 5 | 139.7 | 4.0 | 2.0 ± 0.2 | 6000 |
| 150 | 6 | 165.1 | 4.5 | 2.0 ± 0.2 | 6000 |
| 200 | 8 | 219.0 | 6 | 2.5 (0 ، -0.5) | 6000 |
| 250 | 10 | 273.1 | 7.0 | 3.0 ± 0.5 | 6000 |
| 300 | 12 | 323.9 | 8.0 | 3.0 ± 0.5 | 6000 |
| 350 | 14 | 377 | 8.0 | 3.0 ± 0.5 | 6000 |
| 400 | 16 | 426 | 8.0 | 3.0 ± 0.5 | 6000 |
عرض العمق القياسي الأخاديد والتسامح
| قطر دائرة الانبوب | عمق الحفرة | عرض الأخدود | الفرق المشترك |
| 60 ~ 150 | 1.9 مم ~ 2.3 مم | 9 مم ~ 9.5 مم | ± 1 مم |
| 200 ~ 250 | 2.4 مم ~ 2.7 مم | 11.4 ملم ~ 12.4 ملم | ± 1 مم |
| 300 | 2.6 مم ~ 3.0 مم | 11.4 ملم ~ 12.4 ملم | ± 1 مم |
معالجة الإنتاج:
طلب
نظام أنابيب إمدادات المياه للمياه المنزلية ومياه الشرب والمشاريع والمجالات الأخرى ذات الصلة.
مزايا
1. قوة ميكانيكية عالية.الأنبوب المركب المصنوع من الفولاذ والبلاستيك ذو الحلقة الداخلية الصلبة له نفس القوة الميكانيكية الممتازة مثل الأنابيب الفولاذية المجلفنة بالغمس الساخن.تتميز بمقاومة قوية للصدمات والانحناء والضغط ، ونطاق ضغط التشغيل أقل من أو يساوي 1.6Mpa.
2. مقاومة التآكل وعمر خدمة طويل.يتم عزل سائل النقل بشكل فعال عن المعدن ، فقط عند ملامسته للطبقة البلاستيكية ، وله تأثير جيد ضد التآكل ، والذي يطيل بشكل كبير من عمر خدمة خط الأنابيب ، ويمكن استخدامه لمدة 70 عامًا في ظل الظروف العادية.
3. مقاومة السوائل صغيرة.يكون الجدار الداخلي للأنبوب المركب الفولاذي والبلاستيكي مع الحلقة الصلبة الداخلية أملسًا ، ومعامل الاحتكاك صغير ، ومعدل التدفق سريع ، ولا يتراكم أي مقياس ، ومقاومة السوائل صغيرة.
4. أداء النظافة الجيدة.الأنبوب البلاستيكي المبطن مصنوع من البلاستيك الغذائي ، PEX العلامة التجارية العذراء ، والتي لن تلوث الوسيط المنقول ، والجدار الداخلي أملس وخالي من الصدأ والصدأ ، مما يضمن أن مؤشرات جودة المياه والصرف الصحي تلبي نقل المياه المحلي ومعايير التوزيع والجودة تصل إلى مستوى الجودة العالمية.
5. الأنابيب البلاستيكية والفولاذية مركّبة بشكل جيد.التصاق قوي ، ليس من السهل السقوط ، أداء جيد للختم ، بدون ثقوب أو تشققات لضمان عدم التسرب.
6. الطبقة البلاستيكية لديها أداء جيد.الموصلية الحرارية المنخفضة وحماية البيئة وتوفير الطاقة وهشاشة درجات الحرارة المنخفضة الجيدة ومعامل التمدد الصغير.
7. تركيب بسيط.عملية التثبيت التقليدية ، واستخدام تركيبات الأنابيب المتوافقة مع امتصاص طاقة الختم القوي ، يكون الاتصال موثوقًا وبسيطًا وسريعًا.خط الأنابيب سهل الصيانة وتكلفة الصيانة منخفضة.
8. المعدات الرئيسية مطورة ذاتيا ولها خصائص وتكنولوجيا مهنية لا تستطيع الشركات العادية تقليدها.كفاءة الإنتاج والقدرة الإنتاجية هي 3-5 مرات من الشركات العامة.يمكن ضمان المهلة المطلوبة من قبل العملاء.
فحص الأنبوب الفولاذي المجلفن بالغمس الساخن - تلميع الجزء الداخلي من الأنبوب - إدخال أنبوب PE / PEX - الضغط العالي ودرجة الحرارة المرتفعة والتدفئة لتركيب الأنابيب الفولاذية وأنبوب PEX - رأس أنبوب تثبيت التبريد - تثبيت الفولاذ المقاوم للصدأ الداخلي رنين - كتابة الكلمات - تثبيت الغلاف - التعبئة - التخزين.
طريقة التثبيت والتوصيل
1. اتصال الأخدود
أ.حدد تركيبًا محزوزًا متوافقًا مع المعايير ؛
ب.يجب أن يتطابق ضغط العمل لوصلة الأنبوب المحزز مع ضغط العمل لخط الأنابيب ؛
ج.حدد حلقة الختم المطاطية لمعيار مياه الشرب المركبة ، وأنبوب الماء الساخن يعتمد حلقة الختم المطاطية المقاومة للحرارة.
2. اتصال مترابطة
أ.اختر التركيبات الملولبة التي تفي بالمتطلبات ؛
ب.لا يتم توصيل الأنابيب المبطنة بالبلاستيك مباشرة بالصمام ، ويجب استخدام وصلة خاصة لأنبوب الانتقال مع خيوط داخلية وخارجية من النحاس الأصفر مبطنة بالبلاستيك ؛
ج.يجب ألا يتم توصيل الأنبوب المبطّن بالبلاستيك مباشرة بحنفية إمداد المياه ، ويجب استخدام وصلة مواسير داخلية خاصة من النحاس الأصفر ؛
د.يجب استخدام وصلات انتقال خاصة عند توصيل الأنابيب المبطنة بالبلاستيك بأنابيب نحاسية وأنابيب بلاستيكية ؛
3. اتصال شفة
أ.عندما يكون ضغط العمل لنظام خطوط الأنابيب أكبر من 1.0Mpa وأقل من 2.5Mpa ، يمكن استخدام وصلة الفلنجة ؛
ب.يتطابق مستوى ضغط الحافة مع ضغط العمل لخط الأنابيب ؛
ج.تستخدم الحشيات المطاطية في حشيات الشفة.عندما تحتاج الحشيات ذات القطر الكبير إلى أن يتم تضفيرها ، يجب أن تستخدم مفاصل اللفة المائلة ، ولا تستخدم مفاصل مسطحة.
